Стабилизаторы напряжения: полное руководство по типам и выбору

Качество электропитания в российских домах и на дачах иногда оставляет желать лучшего. Скачки напряжения, просадки, перенапряжения — всё это реальность, с которой сталкиваются многие. Современная техника с чувствительной электроникой (газовые котлы, холодильники, телевизоры, компьютеры) плохо переносит такие перепады. Результатом могут стать сбои в работе, сокращение срока службы или полный выход оборудования из строя.

Именно поэтому стабилизаторы напряжения становятся не роскошью, а необходимостью. Однако при выборе этого устройства важно понимать, что все стабилизаторы работают по-разному, и неправильный выбор может не только не решить проблему, но и создать новые.

В этой статье мы подробно разберём четыре основных типа стабилизаторов напряжения, их преимущества, недостатки и области применения, чтобы вы могли сделать осознанный выбор.

1. Релейные стабилизаторы

Релейные стабилизаторы — самые распространённые и доступные по цене устройства. Их принцип работы основан на переключении между обмотками автотрансформатора с помощью силовых реле. Блок управления отслеживает входное напряжение и, при его отклонении, замыкает соответствующее реле, подключая нужную обмотку.

• Принцип работы: Ступенчатое переключение обмоток трансформатора с помощью реле
• Скорость реакции: Низкая (десятки миллисекунд)
• Точность стабилизации: Низкая (ступенчатая, зависит от количества ступеней)
• Уровень шума: Высокий (отчётливые щелчки реле при переключении)
• Рабочая температура: Могут работать при отрицательных температурах
• Срок службы: Средний (механический износ реле)
• Стоимость: Низкая

Преимущества:

• Низкая цена
• Простота конструкции
• Возможность работы при минусовых температурах (подходят для неотапливаемых помещений)

Недостатки:

• Громкие щелчки при переключении (могут раздражать в жилых помещениях)
• Низкая скорость реакции — не успевают отработать резкие скачки
• Ступенчатая регулировка — выходное напряжение может "скакать"
• Срок службы ограничен ресурсом реле

Для каких задач подходит:

Для квартир с относительно стабильным напряжением, где требуется бюджетное решение. Для частных домов с частыми скачками напряжения не рекомендуется.

2. Электромеханические (сервоприводные) стабилизаторы

В этих стабилизаторах переключение между обмотками автотрансформатора происходит с помощью сервопривода, который перемещает скользящий контакт по обмотке. Это обеспечивает плавную регулировку напряжения.

• Принцип работы: Плавное перемещение щётки по обмотке трансформатора сервоприводом
• Скорость реакции: Очень низкая (движение моторчика занимает время)
• Точность стабилизации: Высокая (плавная регулировка)
• Уровень шума: Средний (жужжание моторчика, особенно при работе)
• Рабочая температура: Ограничена (механические части чувствительны к морозу)
• Срок службы: Низкий (износ скользящего контакта)
• Стоимость: Средняя

Преимущества:

• Плавная регулировка напряжения (нет ступенчатости)
• Высокая точность поддержания выходного напряжения
• Относительно невысокая цена

Недостатки:

• Очень медленная реакция на изменения — при резких скачках не успевает отработать
• Низкая надёжность — скользящий контакт быстро изнашивается
• Требует обслуживания
• Со временем начинает шуметь (жужжание)
• Чувствительны к загрязнениям и низким температурам

Для каких задач подходит:

Для сетей с медленными, плавными изменениями напряжения (например, сезонные просадки). Для сетей с частыми и резкими скачками категорически не подходят.

3. Электронные (симисторные/тиристорные) стабилизаторы

Эти стабилизаторы работают по тому же принципу ступенчатого переключения, что и релейные, но вместо механических реле используются полупроводниковые ключи — симисторы или тиристоры.

• Принцип работы: Ступенчатое переключение обмоток с помощью полупроводников
• Скорость реакции: Высокая (миллисекунды)
• Точность стабилизации: Средняя (зависит от количества ступеней)
• Уровень шума: Низкий (бесшумные, щелчков нет)
• Рабочая температура: Ограничена (требуют вентиляции)
• Срок службы: Высокий (нет изнашиваемых механических частей)
• Стоимость: Средняя

Преимущества:

• Высокая скорость реакции (быстрее релейных)
• Бесшумная работа (нет щелчков)
• Высокая надёжность (нет механических частей)
• Долгий срок службы

Недостатки:

• Искажают форму синусоиды выходного напряжения
• Не рекомендуются для питания чувствительной электроники и котельного оборудования
• Ступенчатая регулировка

Для каких задач подходит:

Для питания нечувствительной техники (освещение, обогреватели, некоторые типы электродвигателей). Для газовых котлов, аудио- и видеотехники, компьютеров не рекомендуется.

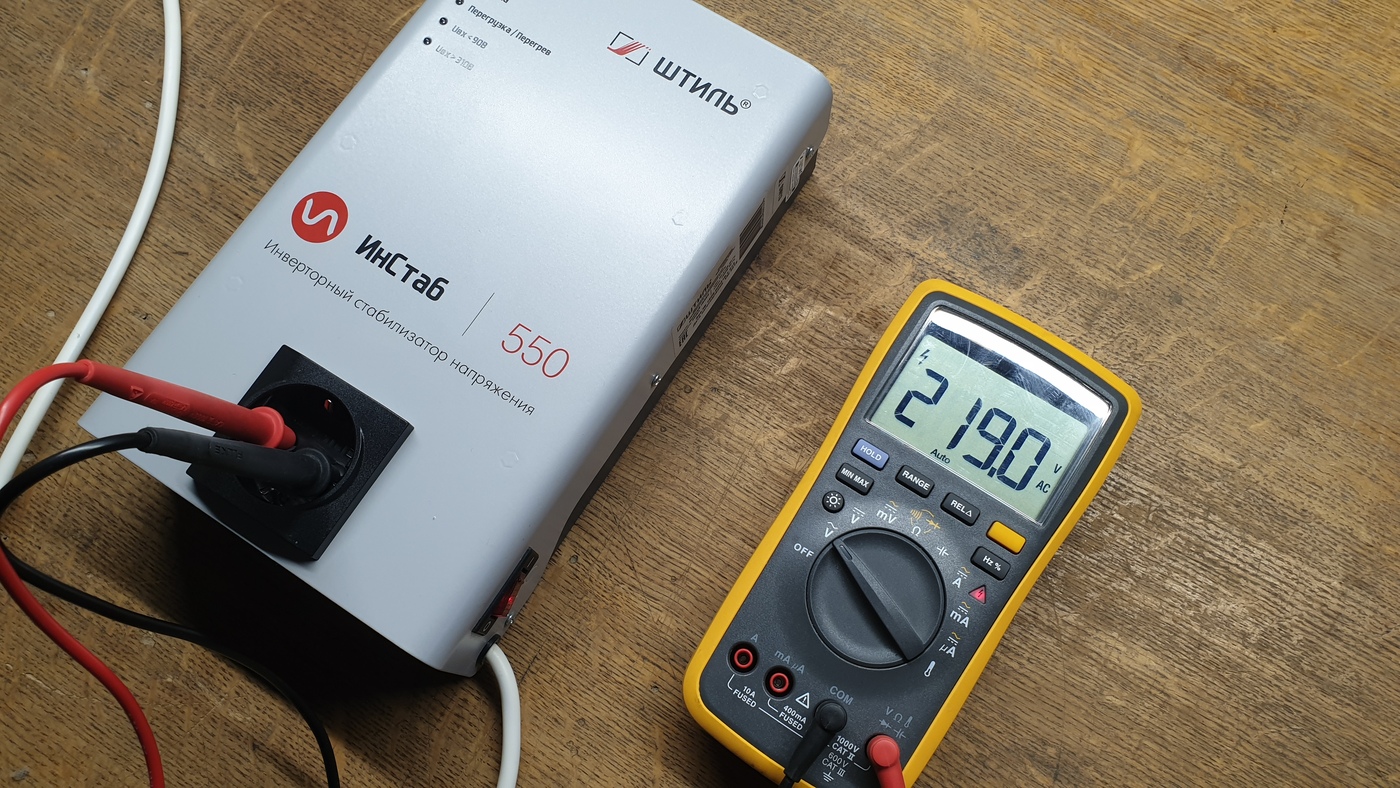

4. Инверторные стабилизаторы (с двойным преобразованием)

Это наиболее современный и технологичный тип стабилизаторов. В них используется схема двойного преобразования (on-line): входное переменное напряжение сначала выпрямляется в постоянное, а затем с помощью инвертора снова преобразуется в идеальное переменное напряжение с чистой синусоидой.

• Принцип работы: Двойное преобразование: AC→DC→AC
• Скорость реакции: Мгновенная (0 мс, отсутствие переходных процессов)
• Точность стабилизации: Высокая (±2%)
• Уровень шума: Низкий (вентиляторы включаются только при нагреве)
• Диапазон входного напряжения: Широкий (90–310 В)
• Рабочая температура: +5°C … +40°C
• Срок службы: Высокий (10 лет)
• Стоимость: Высокая

Преимущества:

• Мгновенная реакция — 0 мс, нет переходных процессов
• Чистая синусоида на выходе независимо от качества входного сигнала
• Широкий диапазон входного напряжения — работают даже при падении до 90 В или повышении до 310 В
• Высокая точность стабилизации — выходное напряжение 230 В ±2%
• Работа с генераторами — корректируют не только напряжение, но и частоту
• Бесшумность — вентиляторы включаются только при сильном нагреве
• Фильтрация высокочастотных помех
• Корректор мощности (PFC) — не вносят искажений в питающую сеть
• Полная электронная защита от КЗ, перегрузки, перегрева

Недостатки:

• Высокая цена
• Не предназначены для уличной установки (диапазон рабочих температур ограничен)
• Мощные модели могут иметь вентиляторы, создающие лёгкий шум

Для каких задач подходит:

Для защиты всей бытовой техники, особенно чувствительной электроники, газовых котлов, аудио- и видеотехники, компьютеров, медицинского оборудования. Лучший выбор для частных домов с нестабильной сетью.

Один трёхфазный или три однофазных?

Этот вопрос возникает при наличии трёхфазного ввода (380 В). Мы рекомендуем следующий подход:

Рекомендуемое решение: установка трёх однофазных стабилизаторов (по одному на каждую фазу).

Почему:

• Большинство бытовых потребителей — однофазные
• При выходе из строя одного стабилизатора остальные фазы продолжают работать
• При обрыве одной фазы нагрузка на других фазах остаётся запитана
• Проще ремонт и замена

В каких случаях подходит один трёхфазный стабилизатор:

• Наличие мощных трёхфазных потребителей (электродвигатели, станки)
• Требуется контроль угла перекоса фаз (120°)

Важное предостережение: при обрыве одной из фаз трёхфазный стабилизатор уйдёт в защиту и полностью отключит питание всех трёх фаз.

Существует также компромиссное решение — стабилизаторы конфигурации «3 в 1» (трёхфазный вход, однофазный выход). Они равномерно распределяют однофазную нагрузку по всем трём фазам, исключая перекос, и позволяют подключить однофазную нагрузку мощностью, превышающей выделенную на одну фазу.

Практические рекомендации по выбору

1. Расчёт мощности

Мощность стабилизатора должна быть не менее чем на 20–30% выше суммарной мощности всех подключаемых потребителей. Это необходимо для компенсации пусковых токов (особенно у оборудования с электродвигателями — холодильники, насосы) и потери выходной мощности при сильных просадках входного напряжения.

Простой способ расчёта: посмотреть номинал вводного автомата (в амперах) и умножить на 230 (напряжение). Например, при автомате 25 А максимальная мощность — 5750 Вт. Стабилизатор нужно выбирать на 7000–8000 Вт.

2. Определение типа

Если в сети…

• Редкие и плавные изменения напряжения - Релейный или сервоприводный (бюджетно)
• Частые и резкие скачки - Электронный или инверторный
• Сильно заниженное напряжение (до 90–110 В) - Только инверторный
• Чувствительная электроника, газовый котёл - Только инверторный (чистая синусоида)
• Уличная установка (неотапливаемое помещение) - Релейный (инверторные имеют ограничения по температуре)
• Трёхфазный ввод и однофазные потребители - Три однофазных стабилизатора

3. Учёт особенностей инверторных стабилизаторов

При установке инверторных стабилизаторов важно правильно подключить нулевой провод — на входе и выходе. Это критически важное отличие от других типов, которые часто подключаются по схеме «фаза-ноль» на вход, а на выход подаётся только фаза.

Выводы

1. Для большинства частных домов и квартир с нестабильной сетью оптимальным выбором являются инверторные стабилизаторы. Они обеспечивают максимальную защиту техники благодаря чистой синусоиде, мгновенной реакции и широчайшему диапазону входного напряжения.
2. Релейные и сервоприводные стабилизаторы можно рассматривать только как временное или бюджетное решение, но они не подходят для защиты дорогостоящей электроники и газовых котлов.
3. При трёхфазном вводе предпочтительнее устанавливать три однофазных стабилизатора, а не один трёхфазный. Это повышает надёжность и гибкость системы.
4. Запас по мощности — обязательное условие. Экономия на мощности может привести к тому, что стабилизатор не справится с нагрузкой при сильной просадке напряжения.

Правильно подобранный стабилизатор напряжения прослужит долгие годы, защитив вашу технику и обеспечив комфортную эксплуатацию электроприборов в любых условиях.
